產品概述
● 全絕緣、全密封、免少維護、可靠保證人身安全;
● 結構緊湊、體積僅為同容量歐變的1/3-1/5，高度低;
● 可采用分箱式結構，避免變壓器油箱內油的污染;
● 高壓側采用雙熔絲全范圍保護，大大降低成本;
● 即可用環網，也可用于終端，電纜頭可在200A負荷電流時緊急插拔;
● 箱體采用蜂窩式雙夾層復合板，隔溫又散熱的功能;低壓側加裝電子缺相保護器，當系統內出現不正常電壓時，可快速分?jǐn)嘀鬟M(jìn)開關;● 高壓側油浸式負荷開關或SF6負荷開關，可電動升級:為實現配網自動化打下基礎。
● 采用油浸式S13或性能更優的S20系列變壓器。
型號及特點
技術參數
預裝式變電站技術參數Main technical data of the substation
名稱Description
單位Unit
參數Specifications
額定電壓Rated voltage
kV
10/0.4（高壓HV/低壓LV)
最高工作電壓Max. operating voltage
kV
12（高壓側HV compartment)
額定頻率Rated frequency
Hz
50
額定容量Rated Ca
pacity
kVA
50-1600
1分鐘工頻耐壓
Rated power frequency withstand voltage(lmin)
kV
35
雷電沖擊電壓Rated lighting impulse withstand voltage
kV
75
冷卻方式Cooling
油浸自冷Oil-immersed self-cooled
高壓后備熔斷器開斷電流
Rated breaking current of high voltage backup fuse
kA
50
插入式熔斷器開斷電流
Rated breaking current of plug-in fuse
kA
2.5
環境溫度Air temperature
°C
-35~+40
線圈允許溫升Coil ternperatu
re rise
°C
65
無載調壓No load tap
±5％或±2X2.5%
噪聲等級Noise Level
db
50
防護等級Degree of protection
IP43
變壓器技術參數Main technical data of the Transformer
選用新型S13系列變壓器器身，損耗低，過載能力好，抗短路能力強，所有緊固件均經過防松處理，免吊芯；也可選用性能更優良的S20系列及S22系列變壓器
New type S13 seriestransformer body used, with low loss, high overloading capacity, withstand high short circuit current,
all fixings are anti-loose, free from liftingcore; also theusercan choose the better one: S20 and S22 series transformer.
容量kVA Capacity
電壓kV Valtage
聯接組標號
Connection
空載電流％
No-Load current
空載損耗W
No-load loss
阻抗電壓% Impedance voltage
負載損耗W
Load loss
高莊H.V
低壓L.V
S13
S20
S22
S13
S20
S22
S13
S20
S22
50
10±5%
或
2X2.5%
0.4
Dyn11或 Yyn0
2.0
1.9
0.75
100
90
80
4.0
910
730
655
63
1.9
1.8
07
110
100
90
1090
870
785
80
1.9
1.7
07
130
115
105
1310
1050
945
100
1.8
1.55
0.65
150
135
120
1580
1265
1140
125
1.7
1.45
0.65
170
150
135
1890
1510
1360
160
1.6
1.3
0.6
200
180
160
2310
1850
1665
200
1.5
1.2
0.55
240
215
190
2730
2185
1970
250
1.4
1.1
0.5
290
260
230
3200
2560
2300
315
1.4
1.0
0.45
340
305
270
3830
3065
2760
400
1.3
1.0
0.4
410
370
330
4520
3615
3250
500
1.2
1.0
0.4
480
430
385
5410
4330
3900
630
1.1
0.8
0.4
570
510
460
4.5
6200
4960
4460
800
1.0
0.7
0.35
700
630
560
7500
6000
5400
1000
1.0
0.6
0.3
830
745
665
10300
8240
7415
1250
0.9
0.6
0.27
970
870
780
12000
9600
8640
負荷開關技術參數 Main technical data ofthe Load Switch
負荷開關為油浸式、三相聯動開關、彈簧操作機構;可帶負荷分合閘操作，其分合速度與操作力大小無關，型式有二工位、四工位T型、四工位V型等可供選擇。
熔斷器技術參數 Main technical data ofthe Fuse
項目
Description
單位
Unit
四工位環網負荷開關
4-positon ring load switch
二工位負荷開關
2-positon load switch
額定電流Rated current
A
630
315
額定短路關合電流Ratedshort-circuit makingcurrent
kA
31.5
31.5
額定短時耐受電流Ratedshort-timewithstand current
kA
12.5
12.5
額定短時耐受時間Ratedshort-timewithstand duration
s
2
2
機械壽命Mechanical endurance
次
times
2000
2000
雷電沖擊耐受電壓峰值全波 Rated lightingimpulse withstand voltage
相間對地
Betweenphasesandearth
kV
75
75
隔離斷口
Across theisolatingdistance
85
85
lmin工頻耐受電壓 Rated power frequency withstand voltage(lmin)
相間對地
Betweenphasesandearth
kV
42
42
隔離斷口
Across the isolatingdistance
48
48
額定峰值耐受電流Rated peak withstand current(peak)
kA
31.5
31.5
美式箱變高壓側由后備保護熔斷器和插入式熔斷器串聯提供全范圍保護，原理簡單，經濟可靠;后備保護熔斷器為油浸式高壓限流熔斷器，開斷容量大，僅在變壓器內部故障時動作，插入式熔斷器內裝雙敏熔絲，可提供電流與溫度雙重保護，雙敏熔絲熔斷后，可在現場方便地更換熔芯。
三相變壓器容量(kVA) Three-phase transformer capacity
變壓器初級電壓(lOkV) Transformer primary voltage
XRNT額定電流(A) XRNT rated current
PRNTl過載保護額定電流(A) PRNTl rated current overload protection
30
10
6
50
16
8
80
16
10
100
20
15
125
25
15
160
31.5
25
200
40
25
250
50
40
315
63
40
400
63
40
500
80
50
630
100
50,65
800
125
65
1250
160
100
1600
200
140

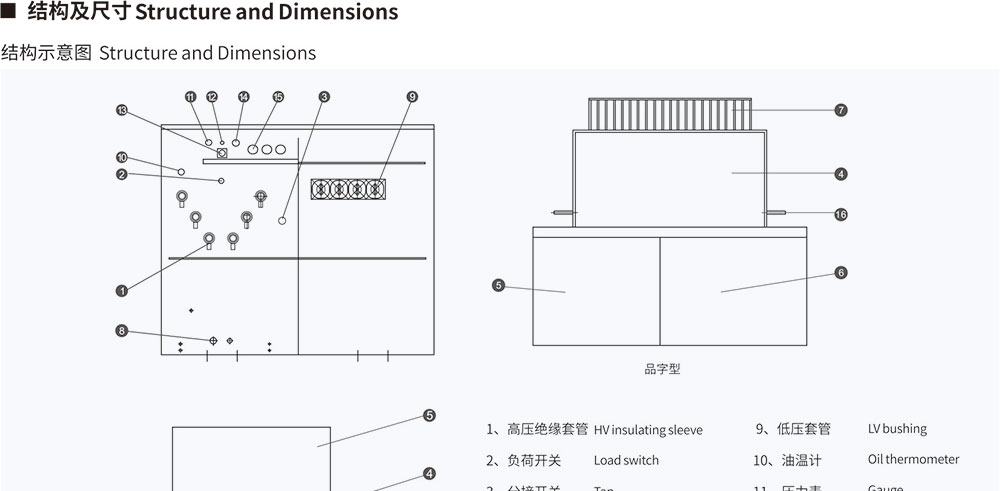

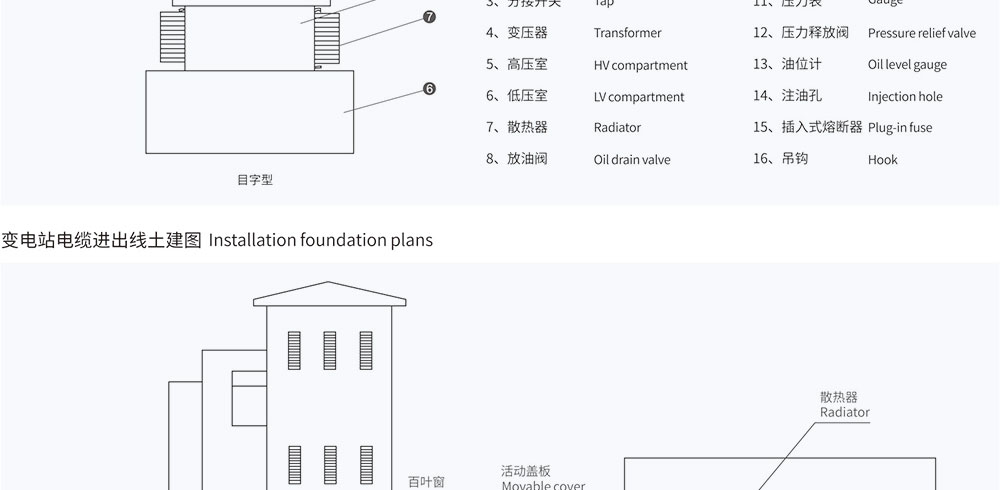

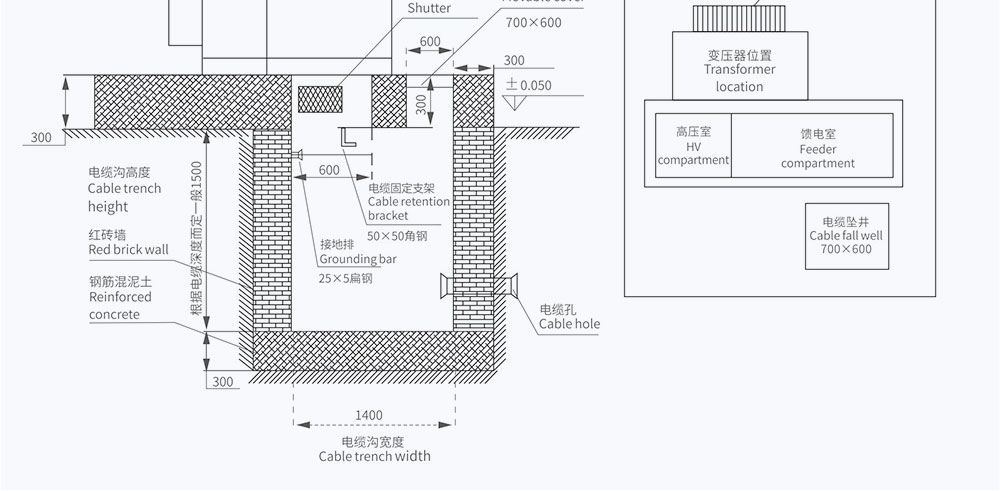

外形尺寸
