產品概述
KYN28A-12(GZS1-12)型戶內交流金屬鎧裝中置式開關設備。它適用于三相交流額定電壓12kV，額定頻率50Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。
本產品符合GB3906《3~35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、IEC60298,IEC62271-200《額定電壓1KV以上52KV及以下交流金屬外殼開關設備和控制設備》:DL/T404《戶內交流高壓開關柜訂貨技術條件》標準的要求

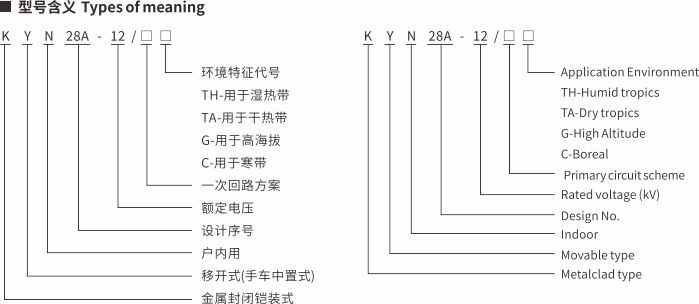

型號及特點
正常使用條件 Normalservice conditions
● 環境溫度:最高溫度+40℃，最低溫度-15°C(特殊工藝下，可達-45°C);
● 環境濕度:日平均≤95%，月平均值≤90%;海拔高度不超過2500m(特殊工藝下，可達4000m);
● 抗地震度;地震烈度不超過8度;
● 周圍空氣應不含腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染:無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求;
● 注:超出上述正常使用條件時，用戶可與制造廠協商確定。
結構特點 Structuralfeatures

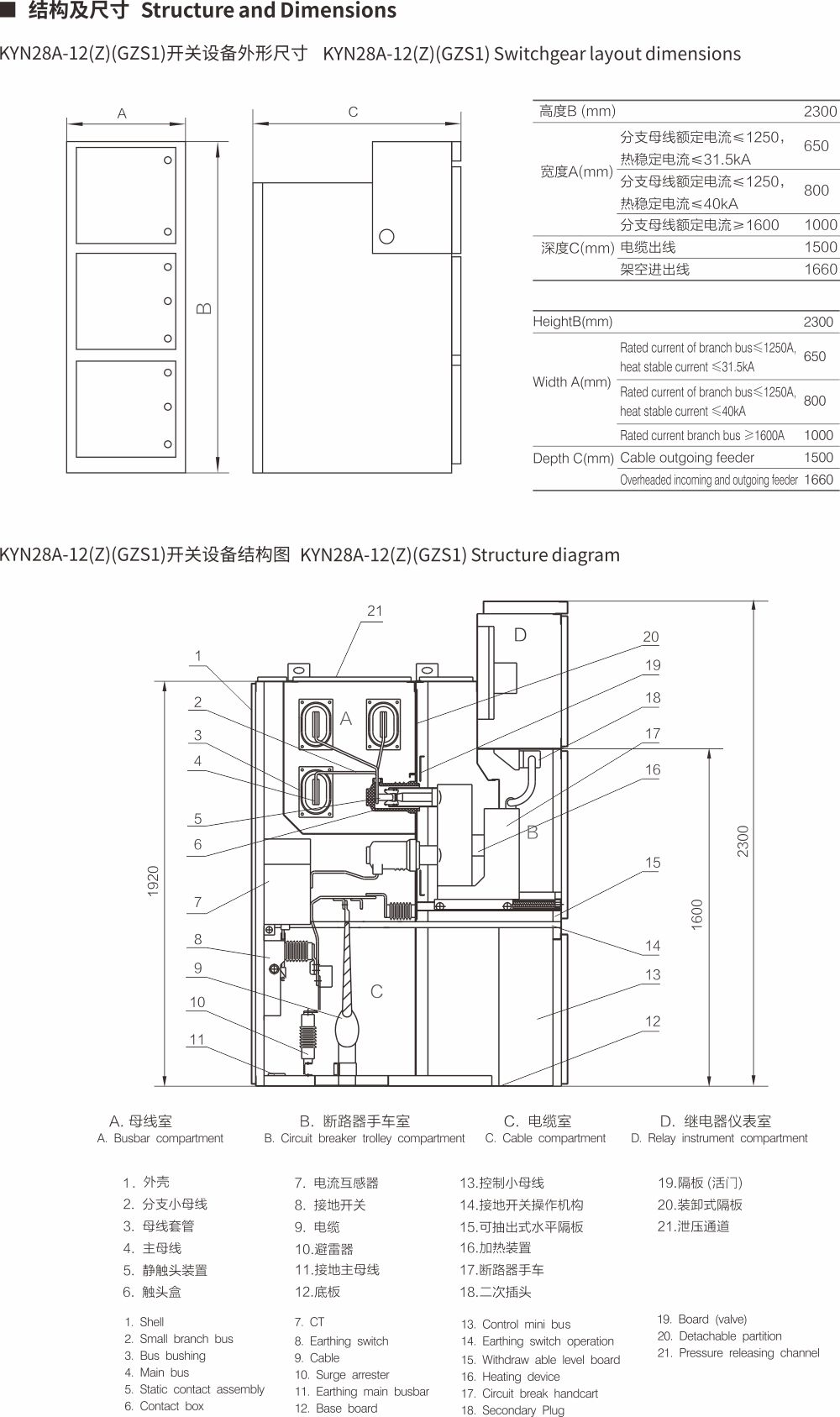

開關設備按GB3906-2012,IEC62271-200:2012中的鎧裝金屬封閉開關設備而設計。整體是由柜體和中置式可抽出部件(即手車)兩大部分組成(見圖1)。柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室間和斷路器室門打開時等級為IP2X。具有架空進出線、電纜進出線及其它功能方案，經排列、組合后形成一套完整的配電系統裝置。本開關設備可以從正面進行安裝、調試和維護，因此它可以背靠背、組成雙重排列和靠墻安裝，提高了開關設備的安全性、靈活性、減少了占地面積。
技術參數
開關設備技術參數 Main technicaldata oftheswitchgear
名稱Description
單位Unit
參數Specifications
額定電壓Rated voltage
kV
3.6, 7.2, 12
額定頻率Rated frequency
Hz
50
斷路器額定電流Breaker rated current
A
630,1250,1600,2000,2500,3150
開關柜額定電流Switchgear rated current
A
630,1250,1600,2000,2500,3150
額定動穩定電流(4s)
4s Short-time withstand current (rms)
kA
16, 20, 25, 31.5, 40, 50
額定穩定電流（峰值）
Rated peak withstand current (peak)
kA
40, 50, 63, 80, 100, 125
額定短路開斷電流
Rated short-circuit breaking current
kA
16, 20, 25, 31.5, 40, 50
額定短路關合電流（峰值）
Rated short-circuit mak1ng current
kA
40,50,63,80,100,125
額定絕緣水平
Rated insulation level
lmin工頻耐受電壓 Rated power frequency withstand voltage(lmin)
kV
24
32
42
雷沖擊耐受電壓
Rated lighting impulse withstand voltage
kV
40
60
75
防護等級
Degree of protection
外殼IP4X、隔離間、斷路器室門打開時為IP2X Enclosure IP 4X, Between
compartments or CB door open IP2X
VD4、VS1-12真空斷路器技術參數 Main technicaldataoftheVD4,VS-12 vacuum circuit breaker
名稱Description
單位Unit
參數Specifications
額定電壓Rated voltage
kV
12
額定頻率Rated current
Hz
50
斷路器額定電流
Breaker rated current
A
63,012,501,600,200,000,000,000
額定動穩定電流(4s)
4s Short-time withstand current (rms)
kA
16,20,25,31.5,40,50
額定穩定電流（峰值）
Rated peak withstand current (peak)
kA
40,50,63,80,100,125
額定短路開斷電流
Rated short-ci「cuit breaking current
kA
16,20,25,31.5,40,50
額定短路關合電流（峰值）
Rated short-circuit making current
kA
40,50,63,80,100,125
額定絕緣水平
Rated insulation level
lmin工頻耐受電壓 Rated power frequency withstand voltage(lmin)
kV
42
雷沖擊耐受電壓
Rated lighting impulse withstand voltage
kV
75
額定操作順序
Rated operating sequences
分－0.3s－合分－180s－合分
額定短路開斷電流開斷次數
Rated short-circuit breaking current and times
次times
50
機械壽命
Mechanical endurance
次times
20000

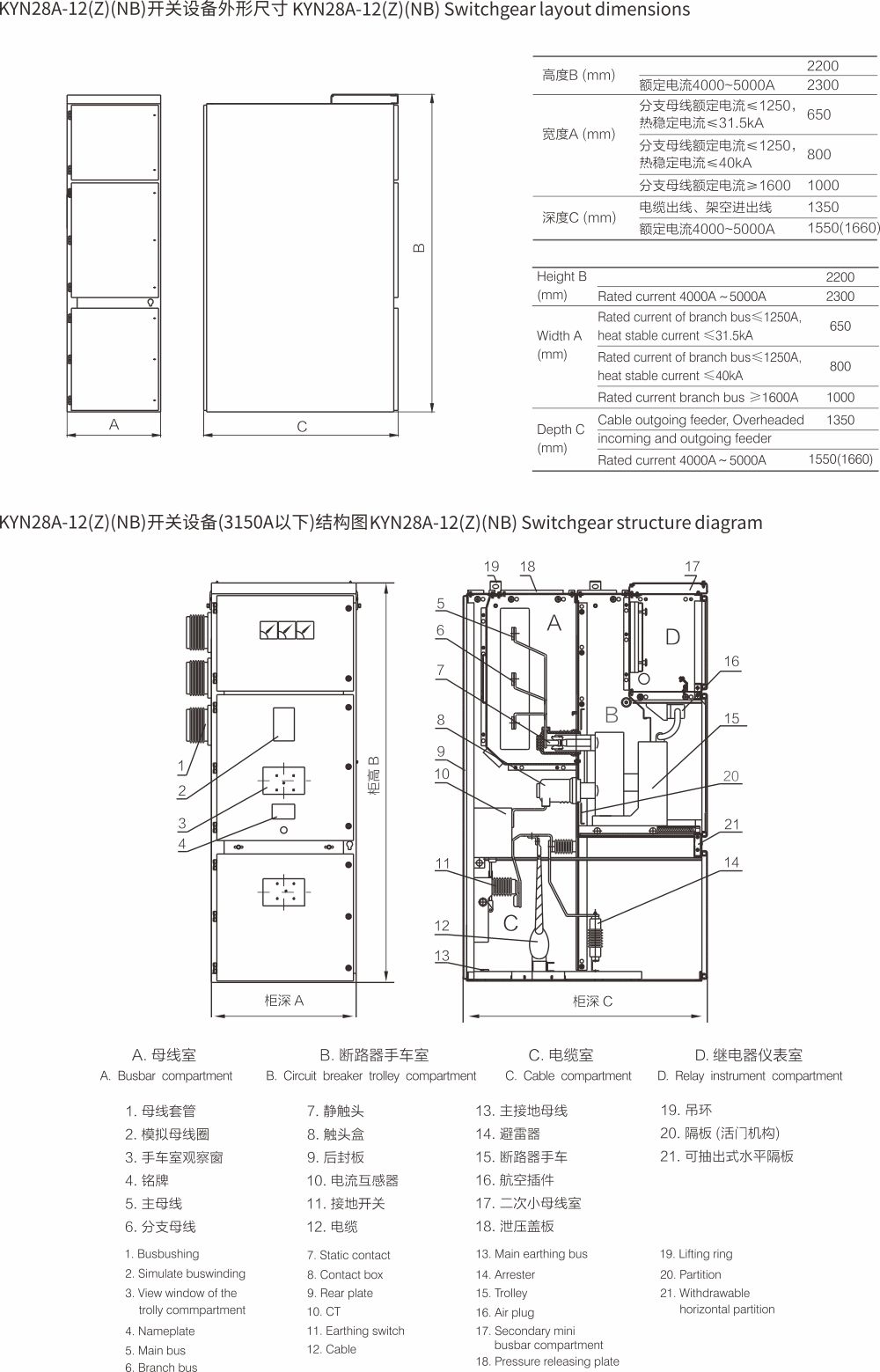

外形尺寸
