產品概述
XGN15-12(F)、XGN15-12(F·R)箱型固定式戶內交流金屬封閉開關設備(簡稱“開關設備”)，用于額定電壓為12kV、額定電流630A及以下的環網供電或幅射型供電系統中，尤其適合裝入預裝式變電站作為電力系統的控制和保護。本產品內裝絕緣外殼的FLN36/48-12D型六氟化硫負荷開關或FLRN36/48-12D型負荷開關一熔斷器組合電器，具有體積小、重量輕、操作簡便、操作力小、聯鎖可靠、免維護等特點，是城市電網改造和建設需要的新一代高壓開關設備。
本產品符合GB3906《3~35kV交流金屬封閉開關設、GB/T11022《高壓開關設備和控制設備標準的共備》.用技術要求》、IEC60298《額定電壓1KV以上52KV及以下交流金屬外殼開關設備和控制設備》、DL/T404《戶內交流高壓開關柜訂貨技術條件》標準的要求。

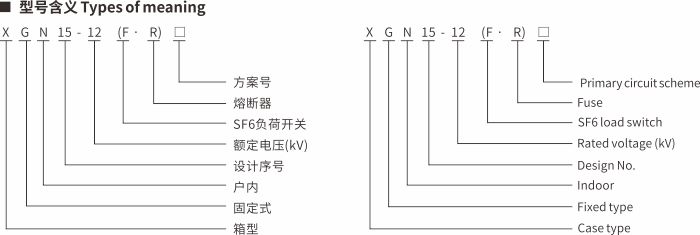

型號及特點
正常使用條件 Normalservice conditions
● 周?chē)諝鉁囟?-15°C~+40°C;
● 海拔高度:1000m及以下(也可提供高原型);
● 溫濕條件:日平均相對濕度<95%，
日平均水蒸氣壓力不超過2.2kPa;月平均相地濕度≤90%，
月平均水蒸氣壓力不超過1.8kPa。
● 地震烈度:不超過8度。
● 沒有腐蝕性或可燃性氣體等明顯污染的場所。
● 注:超出上述正常使用條件時，用戶可與本公司協商解決。
結構特點 Panelstructure
● 柜體用敷鋁鋅鋼板加工后組裝成形，尺寸精確、外形美觀、體積小、高強度、耐腐蝕防護等級高。
● SF6負荷開關柜有兩種型號:XGN15-12(F)型和XGN15-12(FR)型，前者為負荷開關柜，后者為負荷開關一熔斷器組合電器柜。
● 開關柜分為母線室、開關室、電纜室和機構儀表室。
● 主母線可向兩側任意擴展，既可以三個開關組成一個環網供電單元，也可以擴展成四個以上開關柜的終端變電站。電纜室可以裝電流互感器、電壓互感器、避雷器和下接地開關等，電纜頭離地高，便于連接電纜。
● 機構儀表室裝有負荷開關主軸直接連結的分、合閘機械指示器，可以清楚地顯示負荷開關的合閘，分閘或接地位置。電纜進線端裝有帶電顯示絕緣子，機構儀表室上有帶電顯示裝置，可清楚顯示電纜室是否帶電。此外，操作機構與門有完善的“五防”聯鎖，確保人身安全和不會發生誤操作。
● 開關柜后部設有內部故障時定向安全泄壓裝置。
● 開關柜尺寸小、重量輕、安裝使用方便，防護等級達到IP3X。
技術參數
開關設備技術參數 Main technical data oftheswitchgear
名稱Description
單位Unit
XGN15-12(F)
XGN15-12(F·R)
額定電壓Rated voltage
kV
12
12
額定頻率Rated frequency
Hz
50
50
熔斷器最大額定電流Maximum rated current of fuse
A
125
主回路額定短時耐受電流／額定短路持續時間
Rated short-time withstand current of primary circuit/ Rated short-circuit duration
kA/s
20/3
20/3
額定預期短路開斷電流
Rated prospecitve short-circuit breaking current
kA
31.5
lmin工頻耐受電壓 Rated power frequency withstand voltage(lm1n)
相間、相對地
Between phases and earth
kV
42
42
斷口間
Across theisolating distance
kV
48
48
雷電沖擊電壓（峰值） Rated lighting impulse withstand voltage
相間、相對地
Between phases and earth
kV
75
75
斷口間
Across the isolatingdistance
kV
85
85
防護等級Degree of protection
IP3X
IP3X
開關柜內主開關(SF6負荷開關和組合電器)主要技術參數見表2
Main technical data ofthe load switchgear & combination switchgear(Refer to Table 2)
名稱Description
單位Unit
FLN -12D/T630-20
FLRN36/48－12D/T125-31.5
接地回路額定短時耐受電流
Rated short-time withstand current of earthingcircuit
kA
20
20
額定短路持續時間
Rated short-c1 cuitduration
s
2
2
額定峰值耐受電流
Rated peak withstand current
kA
50
50
額定短路關合電流
Rated short-circuit breaking current
kA
50
50
額定有功負載開斷電流
Rated active load breaking current
A
630
630
額定閉環開斷電流
Rated closed loop breaking current
A
630
630
額定電纜充電電流
Rated cablechargingbreakingcurrent
A
10
10
額定開斷空載變壓器容雖
Rated capacity of breaking non-load transformer
kVA
1250
1250
額定轉移開斷電流
Rated short-circuttransfercurrent
A
-
1700
機械壽命
Mechanical endurance
次times
5000
5000

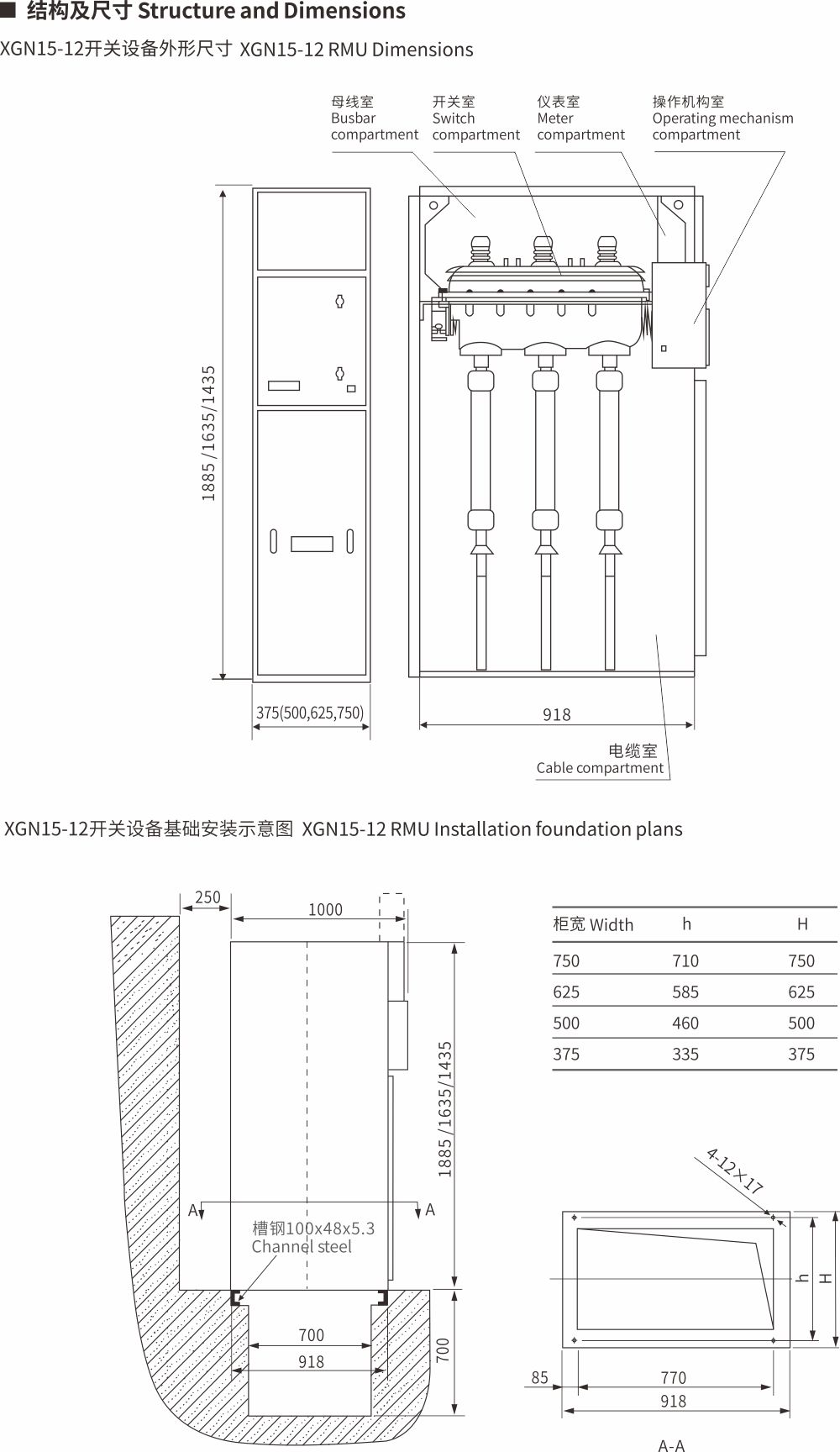

外形尺寸
