產品概述

戶外環網柜采用真空開關作為開斷裝置，SF6氣體共箱式絕緣，結構緊湊，占地面積小，外形美觀，可與周圍環境協調配合。由于采用了全密封、全絕緣理念，環網柜內所有開關部分，含所有高壓帶電體及機構部分完全密封于主箱體內，不受凝露及外界污穢環境影響;主箱體防護等級可達IP67,配備庫柏防水型可觸摸電纜頭，能有效防御雨水多發區的偶發性洪水侵害。

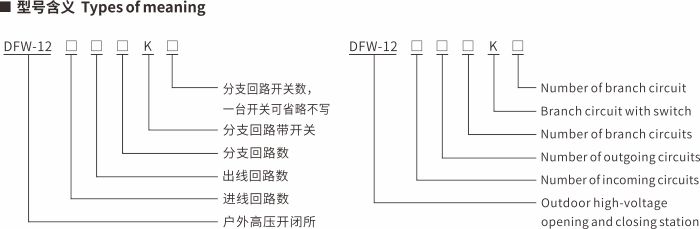

型號及特點

正常使用條件Normalservice conditions

● 周圍環境溫度上限+40℃℃，下限-15°C;
● 海拔高度不大于1000m;
● 相對溫度日平均值不大于95%，月平均值不大于90%;無火災、爆炸危險及劇烈振動的場所;
● 周圍空氣無腐蝕性或可燃性氣體，水蒸汽和導電性塵埃等明顯污染。

技術參數

名稱 Description	單位 Unit	真空負荷開關 Load switch	真空斷路器 Vacuum circuit breaker
額定電壓Rated voltage	kV	12	12
額定電流Rated current	A	630	630
1分鐘工頻耐壓1 minute power frequency withstand Voltage	kV	42	42
雷電沖擊耐壓(BlL) Lightning impulse withstand voltage (BIL)	kV	95	95
15分鐘直流耐壓15 minutes DC withstand voltage	kV	53	53
零表壓1分鐘工頻耐壓 Zero gauge pressure 1 minute power frequency withstand voltage	kV	38	38
二次回路工頻耐壓(1分鐘） Secondary circuit power frequency withstand voltage (1 minute)	V	2000	2000
電動操作電源電壓Electric operation power supply voltage	V	DC24	DC24
額定負荷開斷電流Rated load breaking current	A	630	630
額定電纜充電開斷電流Rated cable charging breaking current	A	10	10
額定短路開斷電流Rated short-circuit breaking current	kA	20	20
額定短路關合電流Rated short-ci「cuit making current	kA	50	50
額定短時耐受電流，3秒Rated short-time withstand current, 3 s	kA	20	20
額定峰值耐受電流Rated peak withstand current	kA	50	50
機械壽命Mechanical life	次	10,000	10,000
SF6氣體額定壓力(20°() Rated pressure of SF6 gas (20°C)		0.035	0.035
SF6氣體年泄漏率％SF6 gas annual leakage rate%	Mpa	<0.1	<0.1

外形尺寸
