產品概述
GGD型交流低壓配電柜適用于發電廠、變電站、工礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流5000A的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。
產品具有分?jǐn)嗄芰Ω?、?dòng)熱穩定性好、電氣方案靈活、組合方便、實用性強，結構新穎、防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。本產品符合GB7251.12-2013《低壓成套開關設備和控制設備》,IEC61439-2:2011《低壓成套開關設備和控制設備》等標準的要求。

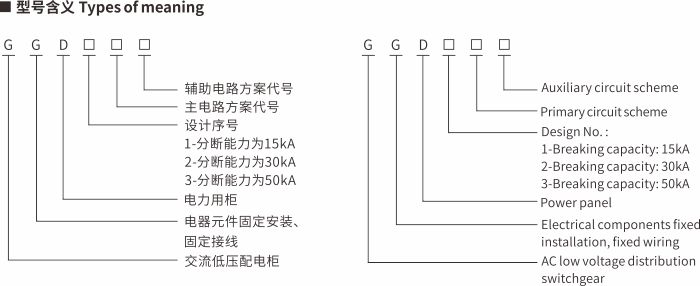

型號及特點
正常使用條件 Normalservice conditions
● 環境溫度:上限+40℃，下限-15°C(特殊工藝下，可達-45°C);
● 海拔高度不超過2500m(特殊工藝下，可達4000m);
● 周圍空氣相對濕度在最高溫度為+40°C時不超過50%；
● 在較低溫度時允許有較大的相對濕度。(例如+20°C時為90%)應考慮到由于溫度變化可能會偶然產生凝露的影響。
● 設備安裝時與垂直面的傾斜度不超過5%。技術參數
|
型號 Type |
額定電壓 Rated Voltage (V) | 額定電流 Rated Current (A) | 額定短路開斷電流 Rated short-circuit breaking current (kA) | 額定短時耐受電流 Rated short-time withstand current (kA) | 額定峰值耐受電流 Rated peak withstand current (kA) |
| GGD1 | 380 | A 1000 | 15 | 15 | 30 |
| B 600(630) | |||||
| C 400 | |||||
| GGD2 | 380 | A 1500(1600) | 30 | 30 | 63 |
| B 1000 | |||||
| C 600 | |||||
| GGD3 | 380 | A 3200 | 50 | 50 | 105 |
| B 2500 | |||||
| C 2000 |

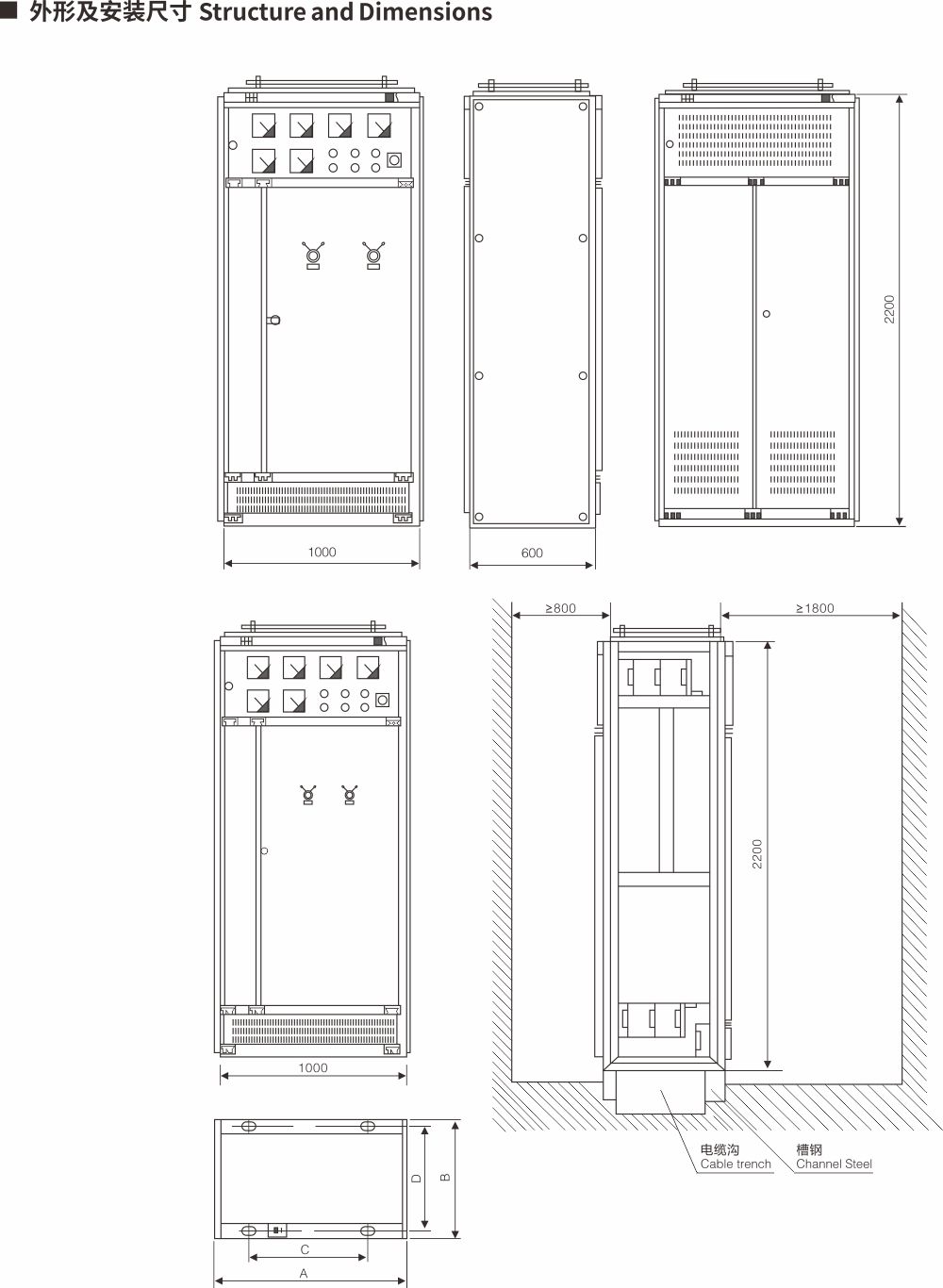

外形尺寸
| 產品代號Type | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGDlO | 1000 | 600 | 850 | 556 |
| GGD 10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 600 | 1050 | 556 |
| GGD 12A | 1200 | 800 | 1050 | 756 |
