產品概述

直流屏用于大中小型發電廠和變電站，為高壓開關在正常運行和事故狀態下的分合閘、繼電保護、自動控制、事故照明等提供直流電源。直流屏的可靠性是其他電源裝置不可替代的，它能滿足變電站和發電廠這些場合對電源的高可靠性要求，

本系列直流屏體積小，效率高、技術指標優越、模塊化設計、n+1冗余熱備份、高可靠、塊采用世界領先的“諧振電壓型雙環控制的諧振開關電源技術”、“四遙”功能、配有標準RS-485和RS232接口易于與自動化系統對接，及其他性能均優于傳統電源的絕對優勢而被廣大用戶所接受。

本產品符合:GB/T19826-2005《電力工程直流電源設備通用技術條件及安全要求》;JB/T5777.4-2000《電力系統直流電源設備通用技術條件及安全要求》;JB/T8456-1996《低壓直流成套開關設備》;DL/T459-2000《電力系統直流電源柜訂貨技術條件》;DL/T5041-95《火力發電廠廠內通信設計技術規定》

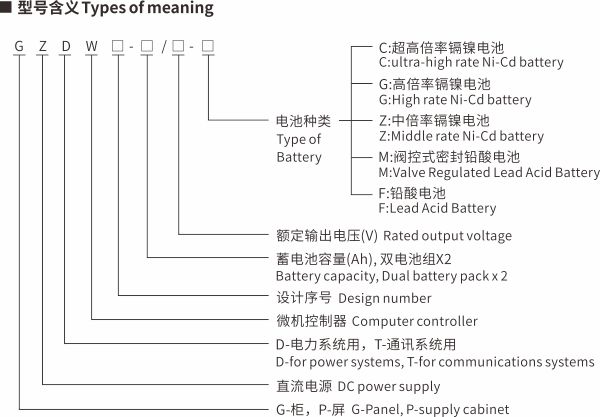

型號及特點

技術參數

● 交流輸入AC input
● 電壓Voltage:三相AC380V士20%
● 頻率 Frequency:50Hz±2%
● 直流輸出 DC output
● 電壓輸出Output voltage:110v,220V
● 穩壓精度Regulation accuracy:±0.5%
● 穩流精度Currentregulatoraccuracy:±1%
● 紋波系數Ripple factor:≤0.5%
● 并機不均流度And not all mobility:±3%
● 控制母線 Control bus:5A、8A、10A、12A、15A、20A、30A、40A、50A、80A、100A.
● 合閘母線Closing bus:120A、240A、480A、720A.
● 電池容量 Battery capacity

● 鉛酸電池 Lead-acid batteries:7AH、17AH、40AH、65AH、100AH、200AH、300AH、400AH、500AH、600AH、800AH、1000AH、1500AH、2000AH、3000AH.

● 隔鎳電池Nickel-cadmium batteries:10AH、20AH、40AH、65AH、100AH、200AH、300AH、400AH、500AH.

● 防護等級Degree of protection:IP30

● 輸入功率因數Input Power Factor:≥0.93
● 充電效率Charging efficiency:≥95%

● 最大可聞噪聲(dB)Maximum noise(dB):≤40

● 絕緣強度Dielectric Strength:AC2500W/1min

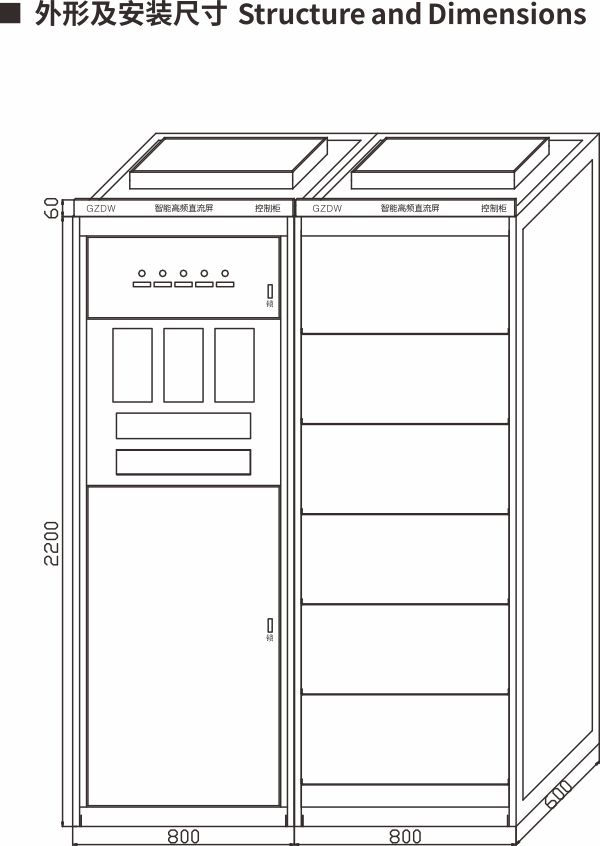

外形尺寸
