產品概述
GCK 低壓抽出式開關柜廣泛適用于發電廠、冶金軋鋼、石油化工、輕工紡織、港口碼頭、大樓賓館等場所作為交流三相四線或五線制、電壓380V、660V,頻率為50Hz、額定電流為5000A及以下的供電系統中的配電和電動機集中控制之用。
本產品符合GB7251.12-2013《低壓成套開關設備和控制設備》,IEC61439-2:2011《低壓成套開關設備和控制設備》等標準的要求。

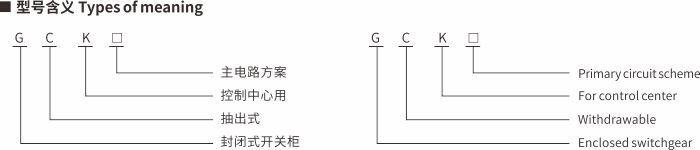

型號及特點
正常使用條件 Normalservice conditions
● 海拔高度不超過2500m(特殊工藝下,可達4000m);
● 相對溫度在最高溫度+40°C時不超過50%,在較低溫度時允許有較高的相對溫度,如+20°C時為90%;
● 空氣清潔,無腐蝕性及爆炸性氣體,無導電及能破壞絕緣的塵埃;● 開關柜適用于以下溫度運輸和儲存:-25°C至+55°C,在短時間內(不超過24小時)不超過+70°C;
注:超出上述正常使用條件時,用戶可與制造廠協商確定。
技術參數
名稱Description | 單位Unit | 參數Specifications |
額定絕緣電壓 Rated insulation voltage |
V | 660/1000 |
額定工作電壓 Rated operating voltage |
v | 4400/660 |
輔助電路額定工作電壓 Rated operating voltage of auxiliary circuit |
V | AC380、220, DCllO、220 |
母線額定電流 Rated busbar current |
A |
1000、1250、1600、2000、2500、 3200、4000、5000 |
母線額定短時耐受電流(有效值)1秒 Rated short time withstand current of busbar(1s rms) |
kA | 50、80 |
母線額定峰值耐受電流 Rated peak withstand current of busbar |
kA/0.1s | 105、140、176 |
分支母線額定電流 Rated branch busbar current |
A | 630、1000、1250、1600 |
分支母線額定短時耐受電流(有效值)1秒 Rated short time withstand current of Branch busbar (1s rms) |
kA | 30kA、50kA |
分支母線額定峰值耐受電流 Rated peak withstand current of branch bus |
kA/0.1s | 63kA、105kA/0.1s |
外殼防護等級 Degree of protection |
IP30、IP40 | |
母線設置 Bus Setup |
三相四線制、三相五線制 Three phase four-wire, Three phase five-wire |
|
操作方式 Operation |
就地、遠方、自動 Local, Distance, Automatic |

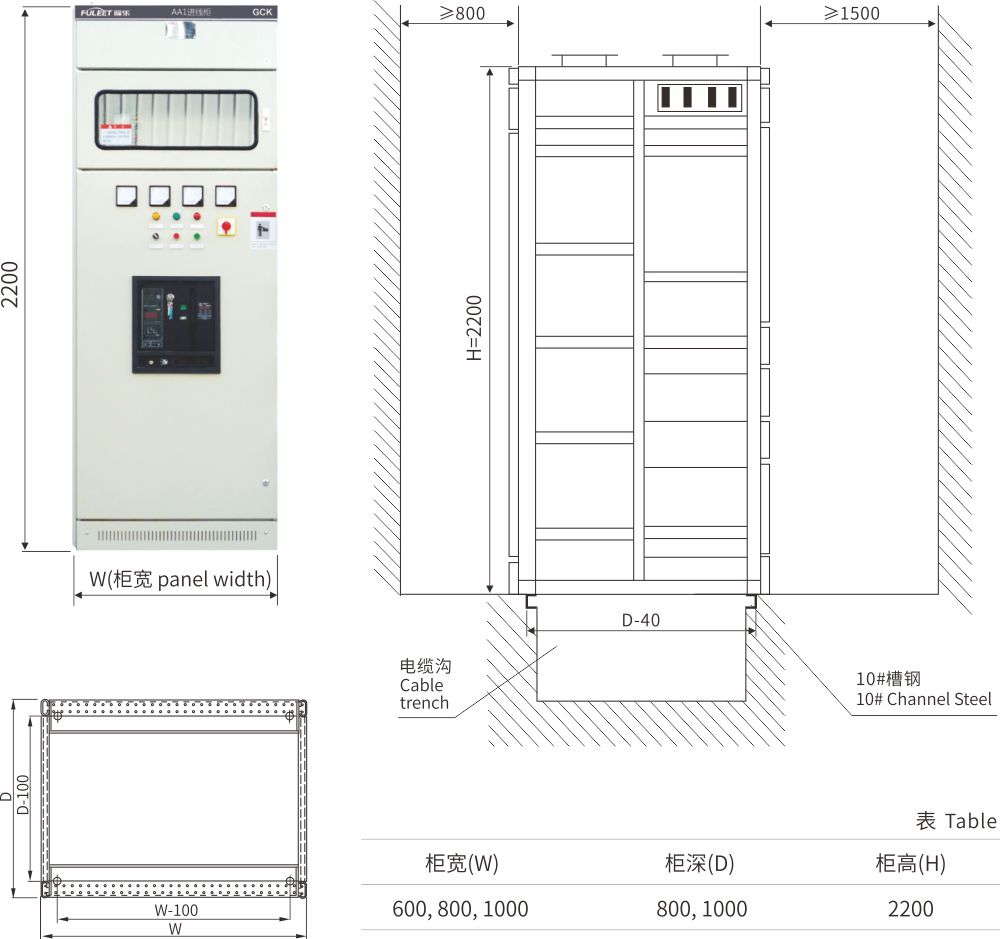

外形尺寸
結構及尺寸 Structure and Dimensions
安裝GCK(L)系列開關柜屬非靠墻垂直安裝,其后面為柜體的出線電纜溝,為便于維護,后面距墻通常為800~1200mm:正面距離安裝見下圖。
